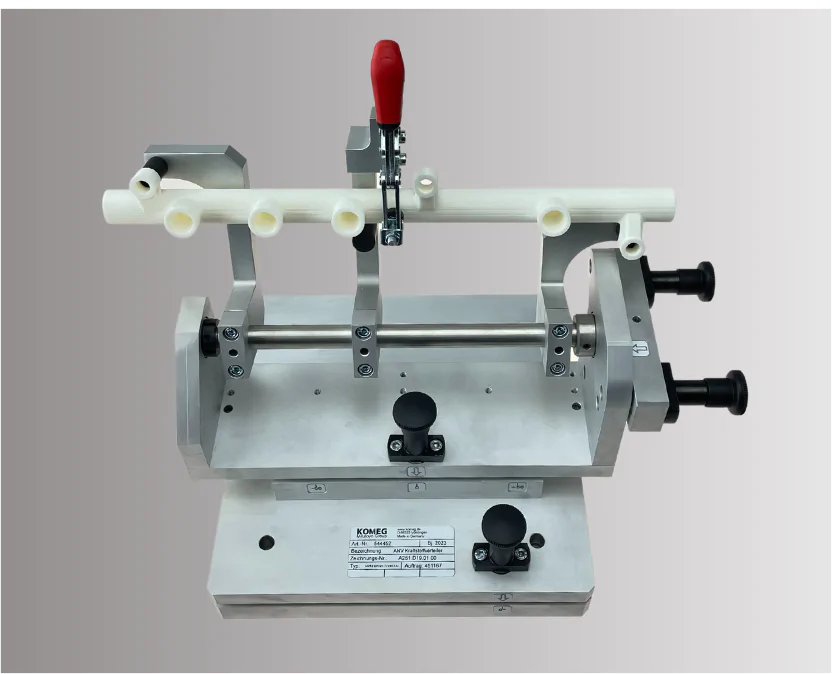

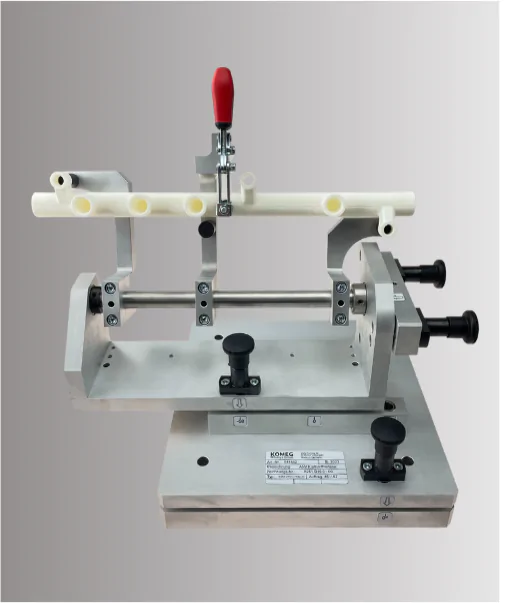

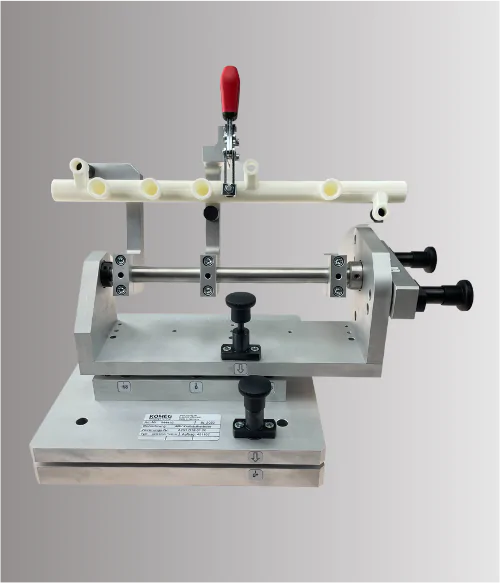

Kombi-Aufnahmevorrichtung
Gebaut wurde eine Kombi-Aufnahmevorrichtung für die definierte Aufnahme von kundenspezifischen Bauteilen zur Messung mit dem Mitutoyo Messgerät CS3200.
Basis der Vorrichtung ist eine Grundplatte zur Montage auf dem Mitutoyo Y-Tisch 178-097.
Auf dieser Grundplatte ist eine drehend gelagerte Vorrichtungsplatte positioniert, die mit Absteckpositionen versehen ist. Dadurch ist die reproduzierbare Positionierung der Bauteile zur Messung möglich.

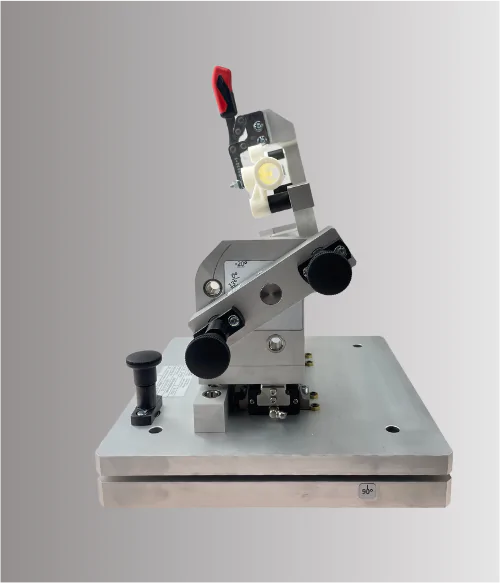

Desweiteren verfügt die Vorrichtung über eine Schwenkachse mit absteckbaren Schwenkpositionen, um die Messung der Senkungen zu ermöglichen.
Die zusätzliche Verstellachse / Verstellebene in axialer Richtung des Bauteils ermöglicht das Eintauchen des Messtasters in die Kanalbohrungen der Bauteile. Die Verschiebepositionen sind indexiert absteckbar.
Das Drehen und Schwenken in der Vorrichtung, sowie die Spannung der Bauteile mittels Spannelementen erfolgt manuell.
Vorteil: Alle Messpositionen und Winkelstellungen zur Messer der Rauheit und Form des Werkstücks sind mit nur einer Spannvorrichtung erreichbar.
